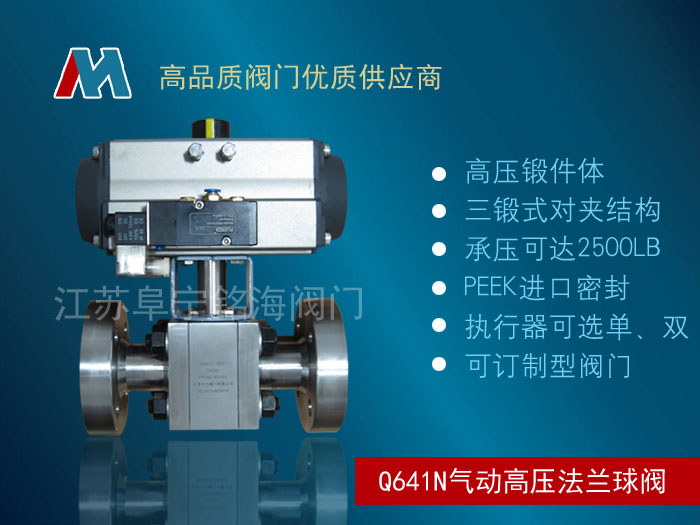

Q641N氣動高壓球閥

Q641N氣動高壓球閥是由旋塞閥轉變而來的，它的球心為旋轉90°的動作，球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。當氣動高壓球閥球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而氣動高壓球閥可達到快速截斷切斷的原理。

Q641N氣動高壓球閥技術參數：

1、型號：Q641N；

2、材質：碳鋼，不銹鋼；

3、公稱通徑：DN6-DN50；

4、壓力范圍：1.6MPa~42MPa；

5、適用介質：天然氣、腐蝕性氣體；

6、連接方式：法蘭式；

7、適用溫度：-20℃～440℃、-70℃～150℃。

應用場合：氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備的低溫液體儲運設備的安全排放系統。

氣動技術的特點：

1、氣動裝置結構簡單、輕便、安裝維護簡單。壓力等級低、使用安全相對液壓系統安全一些。

2、工作介質是取之不盡的空氣、空氣本身不花錢。排氣處理簡單，不污染環境，但電能消耗較大，能源轉換率很低，初期成本較低，但使用成本較高。

3、輸出力以及工作速度的調節非常容易。 氣缸的動作速度一般為50~500mm/s。但運行速度穩定性不高。

4、可靠性不太高，使用壽命受氣源潔凈度和使用頻率的影響較大。

5、利用空氣的壓縮性，可貯存能量，實現集中供氣。可短時間釋放能量，以獲得間歇運動中的高速響應。可實現緩沖。對沖擊負載和過負載有較強的適應能力。在一定條件下，可使氣動裝置有自保能力。

6、全氣動控制具有防火、、防潮的能力。與液壓方式相比，氣動方式可在高溫場合使用（通常為160℃以內）。

Q641N氣動高壓球閥安裝原則：

(1)氣動高壓球閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的氣動高壓球閥，必須保證操作、觀察和調整方便。

(2)氣動高壓球閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要氣動高壓球閥水平安裝在豎直的管道上時，也應將氣動高壓球閥進行支撐(小口徑氣動高壓球閥除外)。安裝時，要避免給氣動高壓球閥帶來附加應力)。

(3)氣動高壓球閥的工作環境溫度要在(－30～+ 60) 相對濕度不大于95% 95% ，相對濕度不大于95%。

(4)氣動高壓球閥前后位置應有直管段，長度不小于10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。

(5)氣動高壓球閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑氣動高壓球閥安裝時，可用螺紋連接。 閥體上的流體方向箭頭應與流體方向一致。

(6)要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對氣動高壓球閥進行檢修。

(7)氣動高壓球閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

Q641N氣動高壓球閥訂貨須知：

1、產品名稱、型號、口徑、壓力、閥體材質、連接方式、使用溫度、是否帶附件以便我們為您正確選型

2、若已經由設計單位選定我公司的型號，請按產品型號直接向我司訂購

3、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您審核把關
