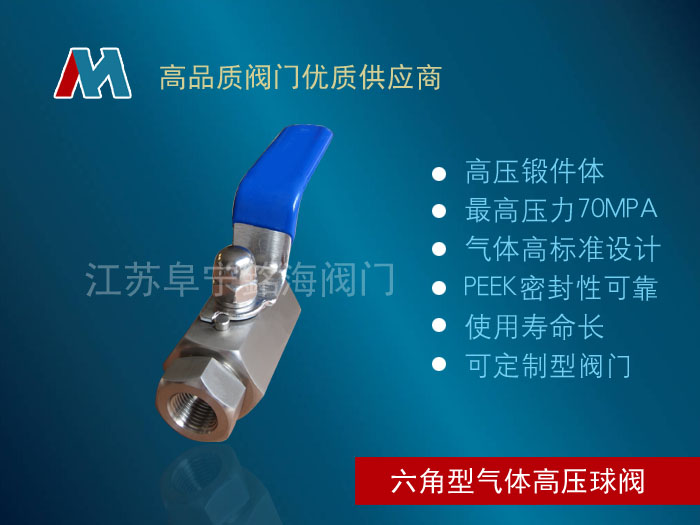

Q11N六角型氣體高壓球閥

六角高壓球閥，一片式球閥，不銹鋼高壓球閥，內螺紋球閥，天然氣球閥，Q11N球閥，可定制球閥，球閥現貨，高壓球閥廠家，江蘇球閥

Q11N六角型氣體高壓球閥是在流體、氣體系統中，高壓球閥用來控制流體的方向、壓力、流量的裝置，高壓球閥使配管和設備內的介質（液體、氣體、粉末）流動或停止并能控制其流量。

Q11N六角型氣體高壓球閥參數：

1、型號：Q11N；

2、材質：碳鋼，不銹鋼；

3、公稱通徑：DN6-DN50；

4、壓力范圍：1.6MPa~70MPa；

5、適用介質：天然氣、腐蝕性氣體；

6、連接方式：螺紋；

7、適用溫度：-20℃～440℃、-70℃～150℃。

Q11N六角型氣體高壓球閥優點：

1．高壓球閥流體阻力小，全通徑的球閥基本沒有流阻。

2．結構簡單、體積小、重量輕。

3．高壓球閥緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現密封。在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．高壓球閥適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

Q11N六角型氣體高壓球閥工作原理：

Q11N六角型氣體高壓球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。高壓球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

它的工作原理如下：

開啟過程

1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到密封。

Q11N六角型氣體高壓球閥訂貨須知：

1、產品名稱、型號、口徑、壓力、閥體材質、連接方式、使用溫度、是否帶附件以便我們?yōu)槟�正確選型

2、若已經由設計單位選定我公司的型號，請按產品型號直接向我司訂購

3、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您審核把關
